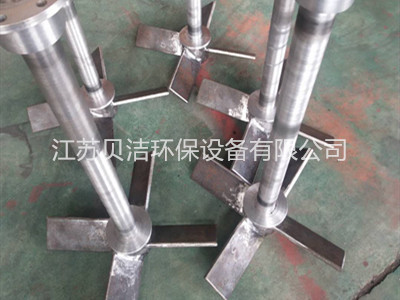

圓盤渦輪式攪拌器的工作原理和選型

　　一、原理：

　　渦輪攪拌器分為圓盤渦輪攪拌器和開啟渦輪攪拌器；按照葉輪又可分為平直葉和斜片葉。渦輪攪拌器速度較大，一般為300~600r/min。渦輪攪拌器的主要優點是當能量消耗不大時，攪拌效率較高，攪拌產生很強的徑向流。因此它適用于乳濁液、懸浮液等。

　　渦輪式攪拌器有較大的剪切力，可使流體微團分散得很細，適用于低粘度到中等粘度流體的混合、液-液分散、液-固懸浮，以及促進良好的傳熱、傳質和化學反應。

　　二、選型：

　　1.按照工藝條件、攪拌目的和要求，選擇攪拌器型式，選擇攪拌器型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌目的的因果關系。

　　2.按照所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態，工藝對攪拌混合時間、沉降速度、分散度的控制要求，通過實驗手段和計算機模擬設計，確定電動機功率、攪拌速度、攪拌器直徑。

　　3.按照電動機功率、攪拌轉速及工藝條件，從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機，則實際工作扭矩應小于減速機許用扭矩。

　　4.按照減速機的輸出軸頭d和攪拌軸系支承方式選擇與d相同型號規格的機架、聯軸器。

　　5.按照機架攪拌軸頭d尺寸、安裝容納空間及工作壓力、工作溫度選擇軸封型式。

　　6.按照機架的公稱心寸DN、攪拌軸的擱軸型式及壓力等級、選擇安裝底蓋、凸緣底座或凸緣法蘭。

　　7.按照支承和抗振條件，確定是否配置輔助支承。
