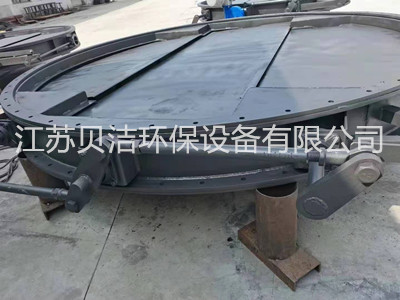

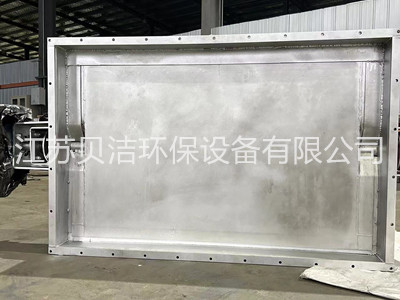

雙擋板風門

　　一、概述

　　煙氣脫硫擋板門分：?jiǎn)巍㈦p層百葉窗式擋板，用于燃煤煙氣脫硫系統中，功能是隔斷煙氣流通，主要安裝在吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入高于介質壓力的密封風，以壓頂壓的原理實現隔離煙氣的作用。

　　二、性能特點

　　1.采用百葉窗式擋板結構，單層百葉擋板不設密封風，按密封效率99%設計；雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋計。

　　2.風門具有全開全關二個功能，啟閉角度為90板之間形成密封空氣隔離層，阻斷煙氣流的通過按高密封率設計，風門啟閉時間≤45S（可根據用戶要求選定）。

　　3.密封形式：?jiǎn)螕醢迕芊庑问綖榻饘購椥云瑱C(jī)械加壓密封；雙擋板為雙道金屬彈性片密封外加密封風密封。

　　4.雙百葉窗式擋板門設計結構更合理，密封性能更好，運行穩定可靠，密封風配套時需要配件為：風機、流量調節閥、加熱器、密封風關斷閥、風機出口軟連接。雙擋板上設計安裝有密封風入口閥。

　　5.驅動方式：氣動、電動或手動。驅動裝置可采用直聯式與風門連接安裝也可采用曲柄連桿式。

　　6.風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。也可為插入式焊接。

　　7.配套獨立的密封風風道，可保護擋板內部不受煙氣的磨損和腐蝕。

　　8.擋板門底部配備疏水閥，以便于對擋板門內的積水進行排放。

　　9.密封風系統的管路中配備排積水三通閥和止回閥，可有效地保護風機不受煙道煙氣的腐蝕。

　　三、技術參數

　　1.煙道截面：D（寬）×W（高）×L（厚）；

　　2.適用介質：冷熱煙氣；

　　3.設計耐溫：≤450℃；

　　4.設計壓力：±18500Pa；

　　5.煙氣內外泄漏率低（壓損為50Pa）

　　6.驅動方式：電動、氣動或手動

　　7.氣、電源和控制要求：由用戶選定。

　　四、說明

　　1、因風道內含有酸性特制易腐蝕，需做好防腐工作，方案選用

　　　1.1 Q235外包316L

　　　1.2 Q235外包254

　　　1.3 Q235外包1.4529

　　　1.4 采用JNS材質

　　　1.5 普通碳鋼

　　2、為了使風門門板有足夠好的強度和抗高溫性能，雙層板采機翼式內置加強筋，單層板厚度不小于5mm，風門安裝高度不小于400mm。

　　3、氣、電動裝置和風門軸連為一體，對于高溫管道和震動較大管道采用曲柄連桿，以保護氣電動裝置。特別對于震動較大的管道宜采用氣動推桿式，可起到較好的使用壽命，避免電機、控制模塊因震動受損。

　　4、風門軸需成水平安裝。

　　五、供貨范圍

　　包括風門本體、密封風門入口閥、驅動裝置（電動裝置或氣動裝置）、流量調節閥、風機出口軟連接、排積水三通閥、止回閥及其它附件，密封風機和電加熱器可成套供貨。
